Burg'ilash trubkasi

Burg'ilash trubkasiuchlari buzilgan va asbob bo‘g‘inlari payvandlangan po‘lat burg‘ulash simi bo‘lib, API Spec 5DP bo‘yicha ishlab chiqariladi va tekshiriladi, shuning uchun xaridlar qabul qilish, kuzatish va quvur qurilmaga yetib borguncha-ishonchlilikni oshirishi mumkin.

Burg'ilash quvurlari ishlab chiqaruvchisi sifatida Octal Pipe boshqariladigan nosozlik nuqtalariga{0}}asbob qo'shma payvandlash, ip yaxlitligi va jo'natish-darajasidagi yozuvlarga- e'tibor qaratadi, chunki ko'pchilik burg'ulash qurilmalaridagi kechikishlar quvur korpusida emas, balki ulanishda boshlanadi. stend elementlari va asboblarni ulash uchun API Spec 7-2. Bu mexanik kuch, o'lchov aniqligi va xalqaro burg'ulash uskunalari bilan almashtirilishini ta'minlaydi.

Haqiqiy sotib olish nuqtai nazaridan, burg'ulash quvurlari bilan bog'liq muammolar odatda chuqurlikdan boshlanmaydi-noaniq PSL/sinf ko'lami, mos kelmaydigan ulanishlar/asbob birikmalari va etishmayotgan tekshirish yozuvlaribu kiruvchi tekshiruvlarni sekinlashtiradi va qurilma{0}}yonaviy kechikishlarni keltirib chiqaradi. Octal sifatida API 5DP burg'ulash trubkasi ta'minlanadiqabul qilish{0}}tayyor paket: aniq RFQ kirishlari (tanlov ma'lumotnomasi sifatida API RP 7G dan foydalanish), aniqlangan tekshirish doirasi va keyinchalik qayta ishlash va argumentlarni kamaytiradigan hujjatlar to'plami.

Burg'ilash quvurlari - bu sirt aylanish tizimini bit va pastki teshik majmuasi (BHA) bilan bog'laydigan ishchi tor. Oddiy burg'ulashda u bir vaqtning o'zida uchta funktsiyani bajaradi. Birinchidan, u aylanish momentini va aylanish momentini yuqori haydovchi yoki aylanma stoldan bitni burish uchun asbob-bo'g'inlari orqali uzatadi. Ikkinchidan, u eksenel yukni (og'irlik-bitga-) ko'taradi va quduqning traektoriyasi o'zgarganda va arqon burg'ulash teshigi bilan aloqa qiladi. Uchinchidan, u burg'ulash suyuqligi uchun bosim o'tkazgich vazifasini bajaradi: loy burg'ulash trubkasidan bitli nozullarga quyiladi, so'ngra so'qmoqlarni tashish, bosimni nazorat qilish, bitni sovutish va teshikni barqarorlashtirish uchun halqani qaytaradi.

Quduq ostidagi muhit barqaror-holatda boʻlmagani uchun burgʻulash tizmasi doimiy ravishda rasmda koʻrsatilgan dinamik javoblarga taʼsir qiladi: eksenel tebranish va zarba (bitning sakrashi), lateral tebranish va taʼsir (egilish va devorga tegish) va burilish tebranishi. Burilish tebranishlari slip-slipga aylanib ketishi mumkin, bunda sirt aylanishi davom etayotganda bit bir zumda sekinlashadi yoki to'xtab qoladi, so'ngra to'satdan bo'shab-bo'lib, ulanishlar va o'tish zonalarida yuqori cho'qqi momentni hosil qiladi va charchoqni tezlashtiradi. Bit aylanish - bu bit/BHA teshik markaz chizig'i atrofida o'tadigan lateral beqarorlik; oldinga va orqaga aylanish turli aylanish/kontakt naqshlarini tavsiflaydi va kesgichning tez aşınmasına va ulanishning shikastlanishiga olib kelishi mumkin. Shuning uchun burg'ulash quvurlarini tanlash va tekshirish faqat OD va devor qalinligi emas, balki ulanishning yaxlitligi, o'lchov mustahkamligi va izlanishi bilan boshqariladi.

Burgʻilash quvurlari ishlab chiqaruvchisi tomonidan API Spec 5DP boʻyicha qurilgan, shuning uchun xaridlar qabul qilishni bloklashi,-boʻgʻinlarni kuzatish{2}}toʻgʻri kelishi va ishonchlilikni-truba qurilmaga yetib borishidan oldin oshirishi mumkin.

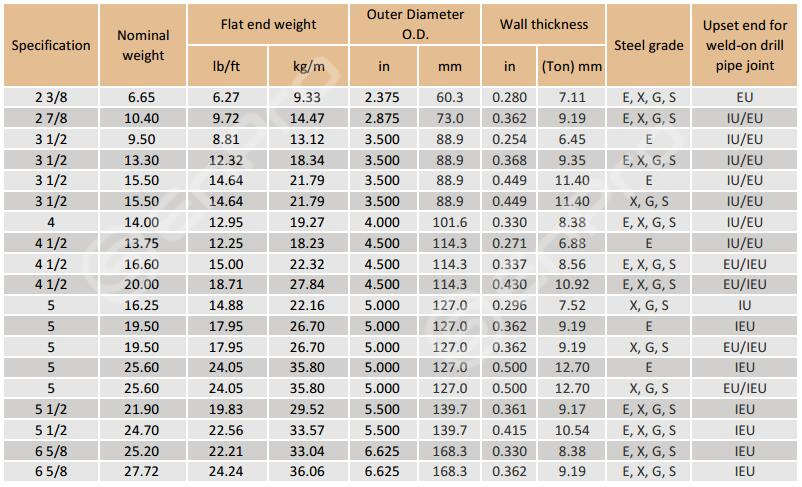

Burg'ilash quvurlari o'lchamlari

API 5DP burg'ulash quvurlari spetsifikatsiyasi (navlar, o'lchamlar, ulanishlar)

• Darajani tanlash: E75/X95/G105/S135 ni kutilgan moment, kuchlanish va burg‘ulash chuqurligi dasturiga moslang.
• Nordon / korroziyali quduqlar: CO₂/H₂S tendentsiyasini ko'rsating, shuning uchun himoya imkoniyatlari va tekshirish ko'lamini moslashtirish mumkin (belgilanganida).
• Ulanish xavfini nazorat qilish: Asbobning bo‘g‘in turini tanlang va{0}}qo‘zg‘alish va yelka shikastlanishini kamaytirish uchun mashq qiling.
• Aniqlik: Tez hisoblash va hovlida qabul qilish uchun-qoʻshma identifikatsiya + qadoqlash roʻyxati talab qilinadi.

Octal Pipe mexanik yaxlitlik va charchoqqa chidamliligini kafolatlash uchun qat'iy va kuzatilishi mumkin bo'lgan ishlab chiqarish ketma-ketligiga amal qiladi:

1. Po‘lat ishlab chiqarish va quvurlarni prokatlash

• Boshqariladigan kimyo bilan choksiz qotishma po'lat quvurlar (35CrMo, 40Cr, 4137H, 4145H).
• Uzluksiz quyish va pirsing bir xil don tuzilishini ta'minlaydi.

2. Xafa qilish

• Quvur uchlari isitiladi va ichki buzilish (IU), tashqi buzilish (EI) yoki ichki-tashqi buzilish (IEU) shakllariga solinadi.
• Buzilish asboblarni birlashtiruvchi payvandlash uchun kesma maydonini- oshiradi va ulanish mustahkamligini oshiradi.

3. Issiqlik bilan ishlov berish

• Söndürme va chiniqtirish talab qilinadigan oqish/cho'zilish kuchini ta'minlaydi (masalan, S135 135 000 psi dan katta yoki unga teng).
• Boshqariladigan o'choq davrlari butun quvur uzunligi bo'ylab bir tekis qattiqlikni ta'minlaydi.

4. Ishqalanish bilan payvandlash

• Aniq ishqalanish-payvandlash asbob bo'g'inlarini trubka tanasiga birlashtiradi.
• Choksiz metallurgiya bog'lanishiga erishish uchun payvandlash zonasi maxsus termik ishlov berishdan o'tkaziladi.

5. Mexanik ishlov berish va ip o'tkazish

• API 7-2 iplari (NC, IF, REG, FH) CNC aniqligi bilan kesilgan.
• Fosfat qoplamasi va mis qoplamasi gallashni kamaytirish uchun qo'llaniladi.

6. Hardbanding & Surface Protection

• Fe-asosli, Cr-karbid yoki Nb qotishma qattiq tarmoqli aşınma qarshiligini oshiradi.
• Tashish / saqlash uchun zang inhibitörleri bilan yakuniy qoplama.

• Standart ulanishlar:API NC, IF, FH, REG
• Premium ulanishlar:XT™, HT™, ikki-elkali iplar (moment va charchoqqa chidamlilik uchun)
• Qattiq bog'lash:Asbob birlashmalariga-qo‘llaniladigan himoya qatlamlarini taqing, bu esa uskuna polni almashtirish chastotasini kamaytiradi.
• Yuzaki ishlov berish:Mis qoplamasi, fosfatlash,-tomirga qarshi qoplamalar.

API 5DP burg'ulash quvurlari ulanishlari va asboblar bo'g'inlaritoringiz qurilmada muammosiz joylashadimi-yoki qayta ishlash va kutish vaqtiga aylanadimi, hal qiling. Ko'pgina "sayt muammolari" uchta xarid bo'shliqlaridan biridan kelib chiqadi:noto'g'ri ulanish belgisi, ishlov berish asboblariga mos kelmaydigan asboblar qo'shma o'lchamlari yokiipni nazorat qilishning isboti yo'q.

PO ga nima qo'yish kerak (shuning uchun Octal uni mos keladigan tizim sifatida taqdim etishi mumkin):

• Ulanish turi:NC / IF / REG / FH (yoki sizning aniq flot standartingiz)
• Pin/box rejasi:pin/quti yo'nalishini va har qanday krossover ehtiyojlarini tasdiqlang
• Asboblarni birlashtirish chegaralari:asbob qo'shma OD + tong kosmik / lift maydoni cheklovlar
• Kiyish variantlari (faqat kerak bo'lganda):qattiq bantlash, ichki qoplama,-g'allaga qarshi amaliyot
• Himoya doirasi:ip himoyachilari kiritilgan (pin va quti)

Octal muammoni qanday kamaytiradi (umumiy emas, o'ziga xos):

• Biz tasdiqlaymizishlab chiqarishdan oldin ulanish rejasi va asboblar qo'shma chegaralariShunday qilib, etkazib beriladigan quvur "standart" ipga emas, balki qurilmangiz amaliyotiga mos keladi.
• Har bir jo'natish o'z ichiga oladikuzatuv + o'lchovli yozuvlar, vabelgilangan bo'lsa, ipni o'lchash dalillari-shuning uchun kiruvchi tekshiruv e-pochtani ta'qib qilmasdan hisobdan chiqishi mumkin.
• Ip himoyasi va barqaror bogʻlash qabul qilish xavfini nazorat qilishning bir qismi sifatida koʻrib chiqiladi, chunki{0}}koʻp masalalar metallurgiyadan emas, balki ishlov berishdan boshlanadi.

xaridlar-birinchi + sakkizlik boshqaruvlari:

Uskunaning-polga shikastlanishi odatda mos kelmaydigan ishlov berish asboblari, noto'g'ri qisqichni o'rnatish yoki nazoratsiz pardozlash- natijasida yuzaga keladi. Octal Pipe ulanish opsiyalari (NC/IF/REG/FH va yuqori darajadagi ikki-elka) va sirt ishlovlari (fosfatlash/mis qoplama) bilan burg'ulash trubkasi bilan ta'minlaydi, shuning uchun sim standart ishlov berish uskunalari bilan toza ishlaydi.

Burg‘ilash o‘lchami bo‘yicha ma’lumot (do‘konda tishlash uchun, neft konining burg‘ilash quvurlari uchun emas)

Quyidagi "quvurli burg'ulash o'lchami" so'rovlari ustaxona sharoitida NPT iplarini kesish uchun ishlatiladigan burg'ulash o'lchamlariga tegishli; ular burg'ulash quvurlari emas OD / ulanish xususiyatlari. Tezkor ma'lumot uchun: 1/8 ″ NPT kran matkap odatda11/32 dyuym (0,344 dyuym / 8,73 mm), 1/4″ NPT7/16 dyuym (0,438 dyuym / 11,11 mm), va 3/8 ″ NPT37/64 dyuym (0,578 dyuym / 14,68 mm)-Har doim ishlab chiqaruvchining diagrammasi asosida aniq ip seriyasi va ipning foizini tekshiring.

Burg'ilash quvurlarining turli navlari muayyan quduq sharoitlari uchun mo'ljallangan:

• E75:Hosildorlik 75 000 psi dan katta yoki unga teng. Sayoz/oʻrta{3}}chuqurlik quduqlari uchun javob beradi.
• X95:Hosildorlik 95 000 psi dan katta yoki unga teng. Umumiy{3}}qobiliyatli daraja.
• G105:Hosildorlik 105 000 psi dan katta yoki unga teng. Chuqurroq quduqlarda yoki undan yuqori yuklarda ishlatiladi.
• S135:Hosildorlik 135 000 psi dan katta yoki unga teng. Chuqur quduqlar va HPHT sharoitlari uchun talab qilinadi.

Asosiy mexanik parametrlar (API 7-1 / 5DP boʻyicha):

• Mustahkamlik chegarasi:Har bir sinf uchun halokatli sinov orqali tasdiqlangan.
• Ta'sirga chidamliligi:Charpy V-kritik haroratlarda test sinovlari.
• Qattiqlikni nazorat qilish:Asbob bo'g'inlari 285-341 HB tipik; tana qattiqligi qat'iy tartibga solinadi.
• Charchoq ishlashi:Asbob qo'shma/tana payvandlash zonasi siklik yuklanish qarshiligi uchun sinovdan o'tkazildi.

Xarid qilish uchun "qattiq QA" so'zlari kerak emas. Sizga kerakraqamli qabul qilish mezonlariva ahujjatlar to'plamibu o'lchangan natijalarni ko'rsatadi. API 5DP burg'ulash trubkasi (PSL-1 / PSL-2 / PSL-3) uchun Octal tekshiruv doirasini sizning talabingizga moslashtiradi.PO/ITP, keyin inspektorlaringiz haqiqatda o'tkazadigan tekshiruvlarga mos keladigan yozuvlarni taqdim etadi.

UZ 10204 3.1/3.2 hujjatlar toʻplami (belgilanganda):MTC/CMTR issiqlik raqami, kimyo, mexanik natijalar va jo'natish ro'yxatiga kuzatuv xaritasi.

Sakkizlik quvur ta'minotiAPI 5DP burg'ulash trubkasiburg'ulash dasturlari uchun xaridorlar "umuman burg'ulash trubkasi" haqida kamroq g'amxo'rlik qiladi va ko'proqulanish mosligi, charchash xavfi va qabul qilish hujjatlaribu qurilmani sekinlashtirmaydi.

Og'irlangan va yo'naltirilgan quduqlar (bu erda charchoq va asboblarning bo'g'inlari birinchi navbatda namoyon bo'ladi)

Doglegs va takroriy tsikllar ulanishlarni jazolaydi. Xarid qilishda eng keng tarqalgan xato quvurni qulflamasdan buyurtma qilishdirulanish rejasi + asboblar qo'shma chegaralari, keyin bo'yanish vaqtida mos kelmasligini aniqlash-.

• Sakkizlik quvur yondashuvi:PO da aniq ulanish belgisini va asboblar qoʻshma cheklovlarini tasdiqlang, soʻngra belgilangan boʻlsa, ipni tekshirish/oʻlchash dalillari bilan qabul qilishni qoʻllab-quvvatlang, shuning uchun “u tuzatmaydi” qurilma-vaqt muammosiga aylanmaydi.

Offshore va koʻp{0}}almashtirish logistikasi (bu yerda iplar hech kim sezmasdan shikastlanadi)

Quvur bir necha marta ko'tarilganda, sahnalashtirilganda va uzatilganda, "kelganida yaxshi ko'rinadi" ko'pincha pin / quti shikastlanishiga aylanadi, bu faqat qurilmada paydo bo'ladi.

• Sakkizlik quvur yondashuvi:himoyani QAning bir qismi sifatida qabul qiling-ip himoyachilari + barqaror to'plam + o'lcham / daraja / uzunlik bo'yicha aniq belgilash-shuning uchun qabulxonangiz texnik xususiyatlarni aralashtirmaydi va ekipajingiz yuk tashishdagi nosozliklarni bartaraf eta olmaydi.

Nordon xizmat / korroziv burg'ulash suyuqliklari (ichki korroziya yashirin narxga aylanadi)

bilan quduqlardaH₂S/CO₂, yuqori xloridlar yoki agressiv burg'ulash suyuqliklari, burg'ulash quvurlaridagi nosozliklar ko'pincha ichki korroziya yoki chiziq tashqi tomondan "yomon ko'rinishidan"- ancha oldin chuqurlashdan boshlanadi, so'ngra tekshirish vaqtida muddatidan oldin rad etish yoki kutilmagan ishlamay qolish sifatida namoyon bo'ladi.

• Sakkizlik quvur yondashuvi:Biz sizning haqiqiy muhitingiz (suyuqlik/korroziya drayverlari + harorat) atrofida buyurtmani qamrab olamiz, keyin API 5DP burg'ulash trubkasinitekshiruv{0}}tayyor paketiqabul qilishni qo'llab-quvvatlaydi (MTC/CMTR + mexanik natijalar, ortiqchaPO/ITPda ko'rsatilganida NDT va ichki qoplama variantlari), shuning uchun korroziv{0}}xizmat xaridlari taxminlarga tayanmaydi.

EPC va burg'ulash pudratchilari uchun taqqoslashXitoy burg'ulash quvurlari ishlab chiqaruvchilarivaburg'ulash quvurlari etkazib beruvchilari, qaror odatda kuzatuvchanlik intizomiga (issiqlik{0}}to-qoʻshma xaritalash), tashish paytida ulanishni himoya qilish va QA yozuvlarini toʻgʻridan-toʻgʻri loyiha tizimiga kiritish mumkinmi yoki yoʻqmi (PO/ITPda koʻrsatilgan boʻlsa) bilan bogʻliq.

1. Asbob qo'shma payvandlash sifati (haqiqiy tizimli ulanish nuqtasi)

2. Burg'ilash trubkasi kamdan-kam hollarda tananing o'rtasida ishlamay qoladi,-muammolar odatda uning atrofida to'planadi.asbob qo'shma / payvandlash maydonichunki u yuksalish davrlarini, momentni va egilishni-tashiydi. Octal Pipe buni asbob boʻgʻinini tovar qoʻshimchasi- emas, balki jarayon{2}}muhim qadam sifatida koʻrib chiqadi va joʻnatish yozuvlari asbob birlashma ishini lotga bogʻlaydi, shuning uchun qabul qilish “yaxshi koʻrinadi”ga tayanmaydi.

3. Issiqlik bilan ishlov berish va navning mustahkamligi (nega "API 5DP" hali ham isbotga muhtoj)

4. API 5DP burg‘ulash quvurini sotib olish shunchaki yorliqni sotib olish emas-bu sotib olishtakrorlanadigan mexanik ishlashpartiyadan partiyaga. Octal Pipe nazorat ostida ishlov berish orqali navli ta'minotni izchil ushlab turadi va mexanik natijalarni hujjatlar to'plamiga taqdim etadi, shuning uchun xaridlar etkazib beruvchining va'dalari bilan emas, balki dalillar bilan tasdiqlanishi mumkin.

5. Ipga ishlov berish va o'lchash intizomi (-to'liq ishonchlilik ishlab chiqariladi)

6. Burg'ulash uskunasining ko'p kechikishi iplardan kelib chiqadi: tirqish, yomon moslashish yoki oldini olish mumkin bo'lgan shikastlanish. Octal Pipe ip nazoratini ishlab chiqarish sifati sifatida ko'rib chiqadi-iplar ishlov berishda himoyalangan va PO/ITP so'raganda, yetkazib berish quyidagilarni o'z ichiga oladi.ipni o'lchash dalillarishuning uchun qabul qiluvchi guruh bahslashmasdan imzo chekishi mumkin.

7. Jarayon sifatining bir qismi sifatida qadoqlash (chunki yuk tashish yaxshi quvurni buzishi mumkin)

8. Hatto mukammal tayyorlangan quvur logistikada "yomon" bo'lishi mumkin. Shuning uchun Octal Pipe himoya vositalarini, to‘plamning barqarorligini va o‘lcham/navbat/uzunlik bo‘yicha belgilashni jarayonni boshqarishning bir qismi sifatida ko‘radi-shuning uchun siz qabul qilgan narsa “saralash va qayta tekshirishni” emas, balki ishga tayyor bo‘ladi.

Faol dastur uchun sotiladigan burg'ulash trubkasini sotib olayotganda, "bo'lmaydi" rad etilishining oldini olishning eng tezkor usuli uni umumiy quvur emas, balki mos keladigan tizim sifatida ko'rsatishdir. OD/WT va diapazon (R1/R2/R3), daraja (E75/X95/G105/S135) va aniq ulanish belgisi (NC/IF/REG/FH yoki premium ikki-elka), so‘ngra asboblarni ulash cheklovlarini (OD/tong bo‘shlig‘i) va ishlov berish va hovli uchun himoya talablarini qo‘shing. Agar PO/ITP dalil talab qilsa, qoʻshimcha tekshirish davrlarini ishga tushirish oʻrniga joʻnatma “tasdiqga{13}tayyor” boʻlishi uchun-oldindan siljish natijalari (mandrel oʻlchami + oʻtish/muvaffaqiyat), ip oʻlchovi va NDT hajmini-qoʻngʻiroq qiling.

Hozir bog'laning

Ushbu sahifa qamrab oladineft koni API 5DP burg'ulash trubkasiburg'ulash arqonlari uchun. NPT iplari uchun kranli matkap o'lchamlari jadvallari alohida ishlov berish mavzusi bo'lib, burg'ulash quvurlarini xarid qilishning bir qismi emas.

TSS



Burg'ilash quvurlarini sotib olish uchun API 5DP va API RP 7G o'rtasidagi farq nima?

API 5DPhisoblanadisotib olish va qabul qilish standartiburg'ulash quvurlari ishlab chiqarish / tekshirish ko'lami uchun.API RP 7Gsifatida koʻproq ishlatiladitanlov ma'lumotnomasi(burg'ulash pog'onasi a'zolari va ish chegaralari uchun qanday kiritishlarni hisobga olish kerak). RFQlarda qabul qilishni bloklash uchun 5DP dan foydalaning va notoʻgʻri -baho/notoʻgʻri-aloqani xarid qilmaslik uchun 7G fikrlashdan foydalaning.

Uskunaning -yongʻayishini-kechiktirmaslik uchun API 5DP burgʻulash quvurini sotib olayotganda nimani koʻrsatishim kerak?

BelgilangOD/WT + diapazon (R1/R2/R3), daraja, va aniqulanish belgisi(NC/IF/REG/FH) ortiqchaasboblar qo'shma chegaralari(OD/tong maydoni). Qo'shiship himoyachilariva hech narsa "taxmin qilinmasligi" uchun POda har qanday talab qilinadigan tekshirish hajmini (masalan, ip o'lchash/NDT) aniq ko'rsating.

Kiruvchi tekshiruv uchun API 5DP burg'ulash trubkasi bilan qanday hujjatlar bo'lishi kerak?

Eng kamida:MTC/CMTR (izlanish), o'lchovli/to'g'rilik yozuvlari, va qadoqlash ro'yxati xaritada ko'rsatilgano'lcham / daraja / uzunlik. Agar PO/ITP talab qilsa, qo'shingipni o'lchash dalillari, ortiqchaNDT/gidrotest/ta'sir hisobotlarifaqat belgilangan-shuning uchun qabul qilish elektron pochtaga-tasdiqlanmagan-dalilga asoslangan.

Og'ish yoki yuqori{0}}momentli burg'ulash dasturlari uchun ulanishlar va asboblar bo'g'inlarini qanday tanlash mumkin?

Og'ish/yuqori{0}}momentli ishda nosozliklar va kechikishlar odatda soatdan boshlanadiulanish/asbob birikmasiquvur tanasi emas, balki maydon. Qurilmangiz/parkingiz standartiga mos keladigan ulanishlarni tanlang, so‘ngra ipning shikastlanishini kamaytirish va rad etishlarni bartaraf etish uchun asboblarni ulash cheklovlari va ishlov berish talablarini (himoyachilar/qadoqlash) qulflang; Agar muvaffaqiyatsizlik tarixingiz buni oqlagan bo'lsa, qo'shimcha tekshirish yozuvlarini so'rang.

Sertifikatlar



CE sertifikati

ISO 9001 sertifikati

API Q1 sertifikati

ABS sertifikati

AP-5L sertifikati

API-5CT sertifikati



OD diapazoni: 2 3/8" – 6 5/8"

Baholar: E75, X95, G105, S135

Uzunliklari: R1 / R2 / R3

Xafagarchilik turlari:IU, EI, IEU

Ulanishlar:NC, IF, REG, FH, premium variantlari

Ilovalar:Chuqur quduqlar, HPHT, dengizda, yo'nalishli burg'ulash
